vyrobeno na zakázku Jednosměrná tkanina z uhlíkových vláken
Domov / Produkt / Tkaný hadřík z uhlíkových vláken / Čistá tkaná tkanina uhlíku / Vysoce flexibilní jednosměrná vyztužovací tkanina z uhlíkových vláken
  • Vysoce flexibilní jednosměrná vyztužovací tkanina z uhlíkových vláken
  • Vysoce flexibilní jednosměrná vyztužovací tkanina z uhlíkových vláken
  • Vysoce flexibilní jednosměrná vyztužovací tkanina z uhlíkových vláken
  • Vysoce flexibilní jednosměrná vyztužovací tkanina z uhlíkových vláken

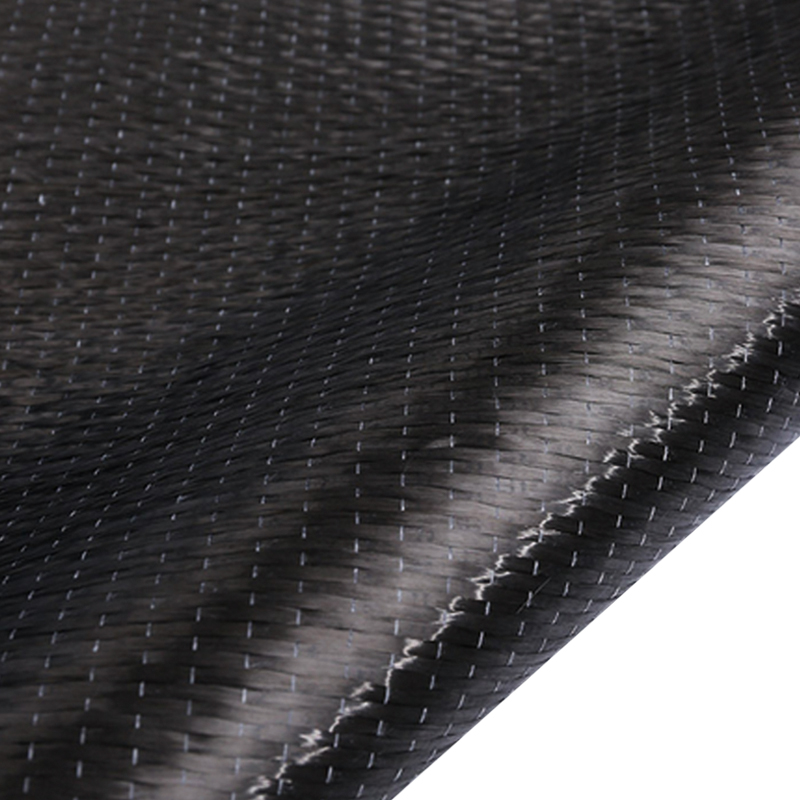

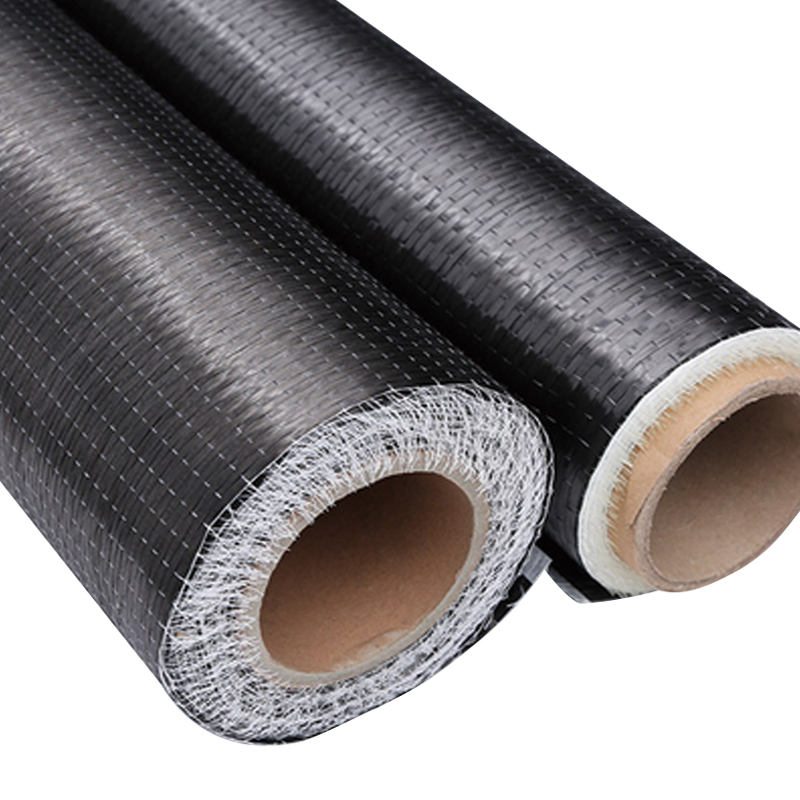

Vysoce flexibilní jednosměrná vyztužovací tkanina z uhlíkových vláken

Vysoce flexibilní jednosměrná vyztužovací tkanina z uhlíkových vláken UD je vysoce výkonný kompozitní materiál, který jako vyztužovací materiály používá jednosměrně uspořádaná uhlíková vlákna. Má pevnost, modul a odolnost proti únavě. Jeho flexibilita usnadňuje osazení složitých konstrukčních povrchů a je vhodná pro vyztužení podkladů různých tvarů. Je široce používán při opravách a zpevňování budov, mostů a průmyslových zařízení. Ve srovnání s tradiční ocelí je lehčí, odolnější proti korozi a má pohodlnou a efektivní konstrukci.

Kontaktujte nás
Předchozí：1k/3k/12k tkanina v plátnové vazbě z uhlíkových vlákenDalší：Žádný další produkt
rozsah

Vlastnosti produktu

  • Lehký, hustota je pouze 1/4 oceli.
  • Vysoká pevnost
  • Vysoká flexibilita a vysoká použitelnost pro součásti se složitými tvary.
  • Pohodlná konstrukce, není potřeba velké strojní zařízení, vysoká efektivita konstrukce.
  • Odolný vůči korozi, kyselinám, zásadám, solím a různým drsným prostředím.
Posílení Tahová Intenzita Tahová Modul Prodloužení Hmotnost (g/㎡)
T300-12000 ≥3500 Mpa ≥230 Gpa ≥1,5 % 198
T300-12000 ≥3500 Mpa ≥230 Gpa ≥1,5 % 396
T700S-12000 ≥4900 Mpa ≥240 Gpa ≥2,1 % 400
T700S-12000 ≥4900 Mpa ≥240 Gpa ≥2,1 % 800
T800S-12000 ≥5800 Mpa ≥294 Gpa ≥2,0 % 515
T800S-12000 ≥5800 Mpa ≥294 Gpa ≥2,0 % 1030
Použití: vyztužení nosníků, sloupů, stěn, podlahových desek, pilířů a bodů konstrukce nosníků a sloupů stavebních dílců.

Dokážeme navrhnout a vyrobit látky dle požadavků zákazníků (výše uvedené je pouze součástí displeje)

JEDNOSMĚRNÉ · TŘÍDA V TAHU
Vysoce flexibilní výztužná tkanina z uhlíkových vláken UD
Jednosměrná vyztužovací tkanina z uhlíkových vláken vyrobená z nekonečných vláken Toray T700S a T800S. Plošná hmotnost vlákna se pohybuje od 100 g/m2 do 600 g/m2 s volitelným klížením kompatibilním s termoplastem nebo epoxidem. Struktura tkaniny se skládá z paralelních uhlíkových vláken držených pohromadě lehkou mulovou nebo útkovou přízí, která poskytuje 85-95 procent zarovnání vláken ve směru primárního zatížení. Tento materiál vykazuje modul v tahu 230-294 GPa a pevnost v tahu 4900-5900 MPa, v závislosti na zvolené třídě vlákna. Flexibilní pojivový systém umožňuje tkanině přizpůsobit se zakřiveným povrchům formy bez vyboulení vláken nebo koncentrací napětí vyvolaných zkadeřením.
100-600 gsm Rozsah plošné hmotnosti
230-294 GPa Modul v tahu
4 900-5 900 MPa Pevnost v tahu
Základní výhody
01
Vysoké zarovnání vláken
85-95 procent vláken orientovaných ve směru zatížení, maximalizující specifickou tuhost a pevnost na jednotku hmotnosti kompozitního laminátu.
02
Flexibilní pojivový systém
Termoplastický prášek nebo klížení na bázi epoxidu udržuje poddajnost tkaniny pro ruční pokládání a automatizované operace umístění pásky bez deformace vláken.
03
Jednotná kontrola tloušťky
Technologie nanášení vláken dosahuje tolerance tloušťky plus/mínus 5 procent, čímž se snižují oblasti bohaté na pryskyřici a zlepšuje se konsolidace laminátu.
04
Přizpůsobitelná hmotnost vlákna
K dispozici v přírůstcích po 100 g/m2 od 100 do 600 g/m2, což umožňuje přesné přizpůsobení rozvrhu laminátových vrstev konstrukčním požadavkům.
Technické specifikace
Typ vlákna Toray T700S / T800S / T1100G
Možnosti velikosti Kompatibilní s epoxidem / termoplast (PA, PPS)
Plošná hmotnost vlákna 100, 150, 200, 300, 400, 600 g/m2
Standardní šířka 300 mm, 600 mm, 1 200 mm
Scrim materiál Polyester / Skleněné vlákno / Žádné
Doba použitelnosti 12 měsíců při 5-25 °C, <60% RH
Scénáře aplikací
[A]
Letecké konstrukce: Nosníky křídel, výztuhy trupu a žebra řídicí plochy vyžadující jednosměrné vyztužení, aby odolávaly ohybovým zatížením.
[B]
Automobilové komponenty: Nárazové boxy, B-sloupky a strukturální přihrádky na baterie, kde přizpůsobená tuhost snižuje celkovou hmotnost vozidla.
[C]
Sportovní vybavení: Rámy jízdních kol, rybářské pruty a hokejky vyžadující vysokou specifickou tuhost s kontrolovanou ohybovou odezvou.
[D]
Větrná energie: Nosníky a smykové stěny pro kompozitní lopatky větrných turbín poskytují odolnost proti únavě po dobu 20 let životnosti.
Materiálové poznámky
Ověření zarovnání vláken: Úhlová odchylka od zamýšlené 0-stupňové orientace je udržována pod 1,5 stupně, ověřeno optickou mikroskopií podle ASTM D6856.
Kompatibilita s impregnací: Chemie dimenzování přizpůsobená systémům epoxidových, vinylesterových a polyesterových pryskyřic. Kompatibilita s BMI a kyanátovými esterovými pryskyřicemi je k dispozici na vyžádání.
Vakuová konsolidace: Doporučený postup odplynění před infuzí pryskyřice pro odstranění vzduchu zachyceného mezi koudelemi a dosažení objemového podílu vláken 55-65 procent.
Manipulace a skladování
01 Tkaninu skladujte v uzavřených plastových sáčcích s vysoušedlem, aby se zabránilo absorpci vlhkosti, což může ovlivnit velikost a vlastnosti smáčení pryskyřice.
02 Řezejte pomocí rovných nožů nebo automatizovaných řezacích stolů; vyvarujte se ostrých ohybů nebo záhybů, které mohou způsobit vychýlení nebo zlomení vlákna.
03 Bezprostředně před pokládkou odstraňte ochrannou krycí fólii. Tkanina vystavená okolním podmínkám po dobu delší než 8 hodin by měla být kondicionována v prostředí pokládky.
04 Napětí role během dávkování by nemělo překročit 5 N, aby se zabránilo roztažení mulu termoplastického pojiva.
Běžné otázky
Jak určit správnou plošnou hmotnost pro položení?
Vypočítejte požadovanou tloušťku laminátu pomocí vzorce objemového zlomku vlákna: t = (hmotnost na plochu) / (hustota vlákna x Vf). Pro tkaninu 300 g/m2 při 60 procentech Vf je tloušťka vytvrzené vrstvy přibližně 0,27 mm.
Lze UD látku použít v kombinaci s tkanými látkami?
Ano. Vrstvy UD umístěné v několika orientacích (0°, 90°, ±45°) lze prokládat povrchovými vrstvami tkané textilie pro zlepšení povrchové úpravy a odolnosti proti nárazu při zachování tuhosti.
Optimální cyklus vytvrzování pro epoxidem impregnované UD tkaniny
Doporučené vytvrzení: 120°C po dobu 2 hodin, následné vytvrzení při 180°C po dobu 2 hodin (pro automobilové a letecké epoxidy). Tlak vakuového vaku minimálně 0,08 MPa. Rychlost ohřevu 2-3°C za minutu.
Jaký je maximální povolený úhel shozu vrstvy?
Vrstvy mohou být ukončeny s náběhovým poměrem 10:1 (délka:tloušťka), aby se zabránilo koncentraci napětí v místech pádu vrstvy. Přesuňte koncové body o 5-10 mm.
i Dostupné materiálové certifikace: AS9100D pro letecké aplikace, IATF 16949 pro automobilový průmysl. Vlastní hmotnosti a šířky vláken k dispozici s dodací lhůtou 4-6 týdnů. Testovací vzorky z každé výrobní šarže podle ASTM D3039.
