vyrobeno na zakázku Izolační deska ze skelných vláken z epoxidové pryskyřice
Domov / Produkt / Prefreg / Izolační deska ze skelných vláken z epoxidové pryskyřice
  • Izolační deska ze skelných vláken z epoxidové pryskyřice
  • Izolační deska ze skelných vláken z epoxidové pryskyřice
  • Izolační deska ze skelných vláken z epoxidové pryskyřice
  • Izolační deska ze skelných vláken z epoxidové pryskyřice

Izolační deska ze skelných vláken z epoxidové pryskyřice

Kontaktujte nás
Předchozí：Nebyl žádný předchozí produkt.Další：Žádný další produkt
rozsah
ŘADY FR-4 / G11

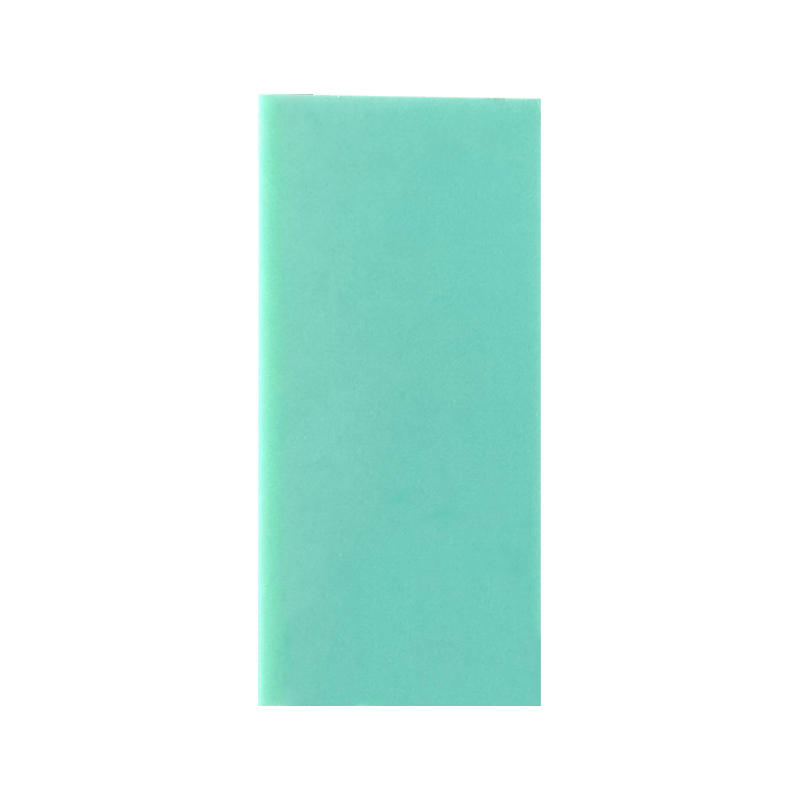

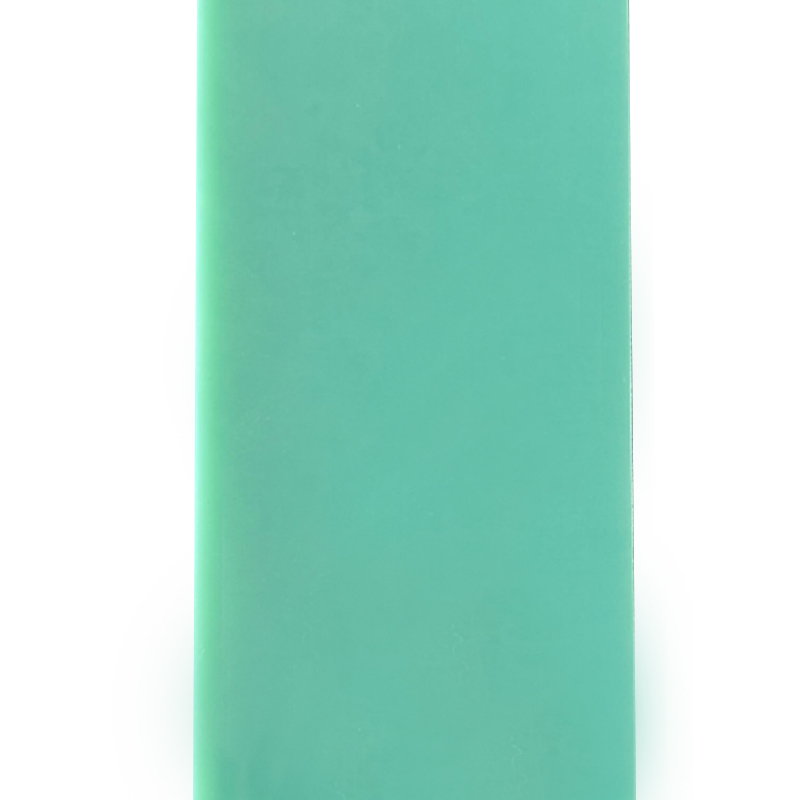

Izolační deska ze skelných vláken z epoxidové pryskyřice
Souvislé vrstvy E-skla impregnované bromovanou epoxidovou pryskyřicí, lisované při 160°C a 14 MPa. Dielektrická pevnost 20–28 kV/mm (ASTM D149), nasákavost ≤ 0,15 % po 24 hodinách ponoření. Třída provozní teploty F (155 °C) s hodnocením hořlavosti UL 94 V-0. Rozsah tloušťky 0,3 mm až 50 mm, k dispozici v přírodní zelené, bílé, žluté a černé barvě pro elektrickou izolaci a konstrukční montáž.
Tepelná třída F (155°C)
UL hořlavost 94 V-0
Dielektrikum 20–28 kV/mm
▸ Technické výhody
  • Odolnost proti oblouku: 180 sekund bez sledování (ASTM D495), specifikováno pro vysokonapěťové rozváděče a stykače.
  • Nízký rozptylový faktor: Tan δ 0,015–0,02 při 1 MHz, zachovává integritu signálu ve vysokofrekvenčních aplikacích PCB.
  • Stabilita obrábění: Vrtání bez otřepů karbidovými nástroji; řízená delaminace při průměrech otvorů ≥0,8 mm.
  • Odolnost proti vlhkosti: Zachování izolačního odporu > 95 % po 96 hodinách při 95 % RH.
▸ Mechanická a elektrická data
Pevnost v ohybu (podélně) 350 – 450 MPa
Pevnost v tahu 280 – 340 MPa
Pevnost v tlaku 350 – 420 MPa
Objemový odpor 10⁷ – 10⁸ MΩ·cm
CTI (srovnávací sledování) 175 – 200 V (PLC 3)
⎯
Rozměrové tolerance
0,5 – 1,6 mm ±0,10 mm
1,6 – 3,0 mm ±0,15 mm
3,0 – 6,0 mm ±0,20 mm
Délka/šířka ≤1000 mm ±2,0 mm
⎯
Tepelné a chemické
  • Nepřetržitý provoz: 130°C – 155°C
  • Tepelná vodivost: 0,25–0,35 W/(m·K)
  • Chemická odolnost: aceton, etanol, minerální oleje
  • Vyhněte se: koncentrované kyselině sírové
⎯
Parametry zpracování
  • Střih ≤ 3 mm tloušťka
  • Posuv vrtání: 0,05–0,10 mm/ot
  • Otáčky vřetena: 20-40k ot./min
  • Předehřev na 80°C pro děrování >2 mm
◆ Oblasti použití (certifikováno podle IEC 60893, NEMA LI-1)
Závory spínacích zařízení Podpěry přípojnic Testovací přípravky pro PCB Rozpěrky transformátoru Klíny drážek motoru Desky obloukového skluzu Izolační podložky
Vyhovuje RoHS · REACH neobsahuje SVHC · K dispozici je stupeň bez halogenů (IEC 61249-2-21)
Skladování a manipulace
▸ Držte se naplocho na paletách s podporou hran. Maximální výška stohu 800 mm, aby se zabránilo deformaci.
▸ Rozsah vlhkosti: 40 % – 70 % RH. Dlouhodobá expozice >80% RH může zvýšit absorpci vody nad 0,3%.
▸ Zabraňte přímému kontaktu s měděnými nebo holými ocelovými povrchy během dlouhodobého skladování (riziko oxidace).
Běžné dotazy a poznámky
Maximální provozní napětí? 2,5 kV na mm tloušťky pro AC (60% snížení pro DC).
Schopnost postformování? Žádné tepelné tvarování po vytvrzení; pouze předimpregnované plechy.
Odplyňování ve vakuu? TML 0,45 %, CVCM 0,08 % — vhodné pro vakuové komory.
Kontrola warpage? Žíhání při 120°C po dobu 2 hodin snižuje zbytkové pnutí po obrábění.
ⓘ Možnosti certifikace: MIL-I-24768, GB/T 1303.1, uznáváno UL (k dispozici číslo E). Včetně sledovatelnosti šarže. Mechanické hodnoty založené na tloušťce 1,6 mm, podélný směr.
