vyrobeno na zakázku Kryt hlavy vnější kapoty dronu z uhlíkových vláken
Domov / Produkt / Části speciální ve tvaru / Aerospace / Kryt hlavy vnější kapoty dronu z uhlíkových vláken
  • Kryt hlavy vnější kapoty dronu z uhlíkových vláken
  • Kryt hlavy vnější kapoty dronu z uhlíkových vláken
  • Kryt hlavy vnější kapoty dronu z uhlíkových vláken
  • Kryt hlavy vnější kapoty dronu z uhlíkových vláken

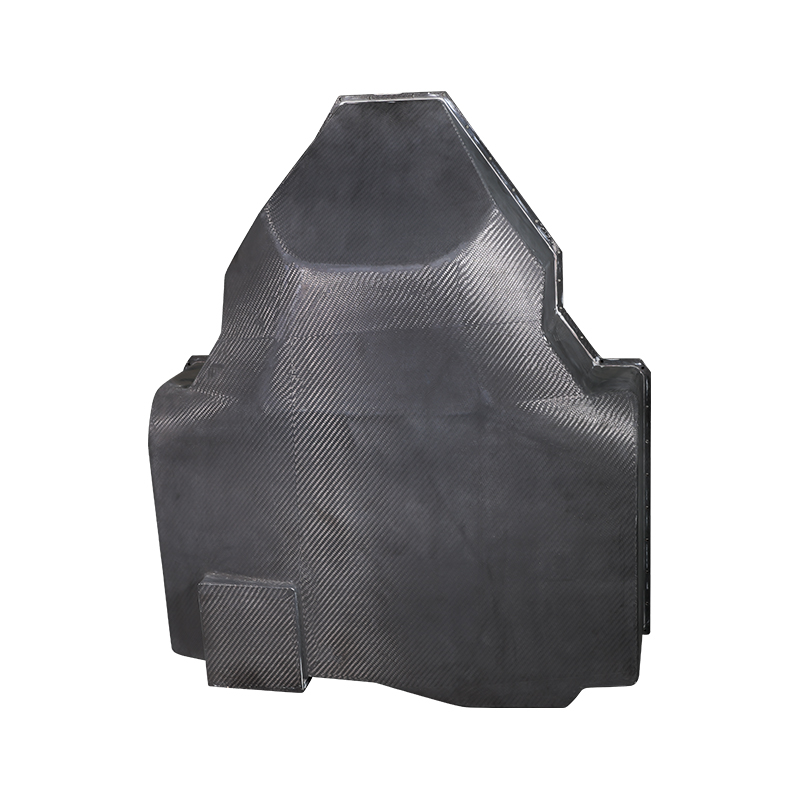

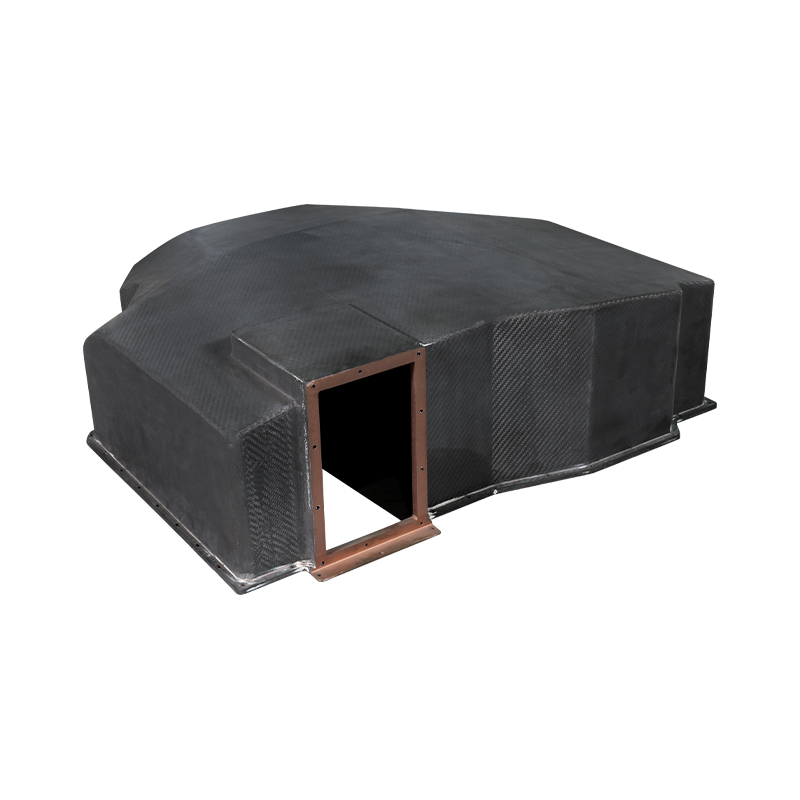

Kryt hlavy vnější kapoty dronu z uhlíkových vláken

Může snížit hmotnost konstrukce letadla asi o 15% ~ 20% a zvýšit efektivní zatížení; může také zjednodušit procesní zařízení UAV, snížit montážní zátěž, zkrátit výrobní cyklus a snížit náklady na celý životní cyklus celého letadla. Parametry lze přizpůsobit.

Kontaktujte nás
Předchozí：Přistávací zařízení bezpilotního letounu (UAV) z uhlíkových vlákenDalší：Shell dronů z uhlíkových vláken
rozsah
VNĚJŠÍ KRYT UAV · LETECKÁ TŘÍDA
Kryt hlavy vnější kapoty dronu z uhlíkových vláken
Hmotnost (typická) 42-68 g
Tloušťka stěny 0,6-1,2 mm
Servisní teplota -40 až 110 °C
Strukturální přehled
Předimpregnovaný kryt z uhlíkových vláken vyrobený pomocí přizpůsobeného kovového lisování nebo vytvrzování v autoklávu. Toray T700 3K keprová tkanina s vysoce houževnatou epoxidovou pryskyřicí. Modul v tahu 65 GPa, pevnost v ohybu 750 MPa. Navrženo pro DJI M300, Mavic 3, Matrice a vlastní FPV rámy. Vnitřní vůle určená pro modul GPS, IMU a kabely rozhraní užitečného zatížení. Povrchový odpor 10-100 ohmů na čtverec pro ESD ochranu.
Typ vlákna Toray T700SC 3K 2x2 kepr
Pryskyřičný systém Epoxid (Tg 135°C)
Objem vlákniny 57-62 procent
Povrchová úprava Lesk (GU 90) nebo mat
Montážní body Zapuštěné matice M2,5 / M3
1
Základní výhody
  • Snížení hmotnosti: o 70 procent lehčí než hliníkový kryt, o 50 procent lehčí než PC-ABS se stejnou tuhostí
  • Transparentnost signálu: Ztráta vysokofrekvenčního přenosu pod 0,3 dB při 2,4 GHz a 5,8 GHz (aplikován nevodivý povlak)
  • Odolnost proti nárazu: Žádné šíření trhlin po pádu 500 g z 1,5 m na beton
2
Rozměrové parametry
  • Rozsah délek: 55-120 mm (v závislosti na draku letadla)
  • Rozsah šířky: 45-95 mm
  • Rozsah výšky: 25-55 mm
  • Tolerance: plus/mínus 0,15 mm na montážních plochách
  • Úhel nátahu: 2 až 3 stupně pro vyjmutí z formy
3
Odolnost vůči prostředí
  • Odolnost proti UV záření: 500 hodin QUV se zachováním lesku nad 85 procent
  • Absorpce vlhkosti: méně než 0,1 procenta po 7 dnech ponoření
  • Chemická odolnost: Není ovlivněna palivem, olejem a standardními čisticími rozpouštědly
Poznámky k integraci a montáži
Montážní šrouby by měly používat nylonovou podložku, aby se zabránilo galvanické korozi mezi karbonovým a hliníkovým drakem.
Předvrtané otvory průměr 2,2 mm pro šrouby M2; úhel zahloubení 100 stupňů pro zapuštěnou montáž.
K dispozici je těsnicí kanál EMI pro stínění proti elektromagnetickému rušení z modulů ESC.
Během lisování lze integrovat ventilační štěrbiny pro proudění chladicího vzduchu z baterie nebo ESC.
Matice kompatibility
Kompatibilní s DJI M300 RTK, M350, Mavic 3 Enterprise, Autel EVO II a vlastními 7palcovými až 10palcovými FPV rámečky.
Design přístupových dvířek pro užitečné zatížení je k dispozici pro spouštěcí mechanismus nebo sekundární výstupek kamery.
Vlastní výřezy pro antény (SMA, u.FL) a porty USB/HDMI podporované jednotkami MOQ 50.
Manipulační a údržbový protokol
01. Čištění — Použijte isopropylalkohol (70 procent) s hadříkem, který nepouští vlákna. Neponořujte do kapaliny.
02. Inspekce — Před každým letem zkontrolujte delaminaci zkouškou poklepem. Tlumený zvuk signalizuje oddělení.
03. Oprava — Malé praskliny vyplněné epoxidovou pryskyřicí. Pokud poškození nárazem přesáhne délku trhliny 15 mm, vyměňte kryt.
04. Skladování — Pokud přístroj nepoužíváte, chraňte jej před přímým slunečním zářením. UV čirý lak prodlužuje životnost na 2000 letových hodin.
Typické aplikace
Průmyslové inspekční drony Zemědělské postřikové UAV Pátrací a záchranná letadla FPV závodní freestylové kryty Kryty mapovací platformy LiDAR
Blokuje uhlíková vlákna signál GPS?
Nepotažené uhlíkové vlákno zeslabuje RF signály. Naše stříšky obsahují nevodivou povrchovou vrstvu (skleněné vlákno nebo gelový povlak), která snižuje ztrátu signálu pod 0,5 dB, což umožňuje příjem GPS a telemetrie bez externích antén.
Maximální provozní výška a teplota
Nadmořská výška do 7000 m. Trvalá provozní teplota -30°C až 85°C. Krátkodobé vystavení 110°C (přímé sluneční záření na tmavé povrchy).
Vlastní cena formy a dodací lhůta
Hliníková forma: 1 800-2 500 USD, dodací lhůta 25-30 dní. Vzorky přístřešků poskytnuty do 5 dnů po dokončení formy.
i Všechny vrchlíky jsou 100% kontrolovány pomocí CMM na toleranci polohy otvoru. Zprávy o dávkách testů zahrnují Tg, objem vláken a vizuální kontrolu podle IPC-A-600. Značka OEM (laserové gravírování) k dispozici.
