vyrobeno na zakázku Přistávací zařízení bezpilotního letounu (UAV) z uhlíkových vláken
Domov / Produkt / Části speciální ve tvaru / Aerospace / Přistávací zařízení bezpilotního letounu (UAV) z uhlíkových vláken
  • Přistávací zařízení bezpilotního letounu (UAV) z uhlíkových vláken
  • Přistávací zařízení bezpilotního letounu (UAV) z uhlíkových vláken
  • Přistávací zařízení bezpilotního letounu (UAV) z uhlíkových vláken
  • Přistávací zařízení bezpilotního letounu (UAV) z uhlíkových vláken

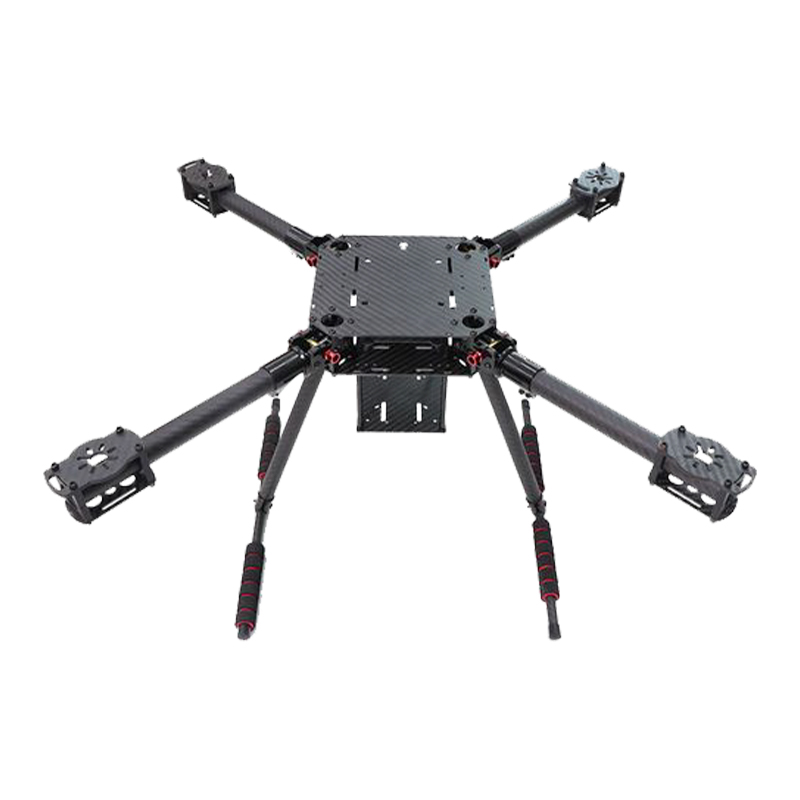

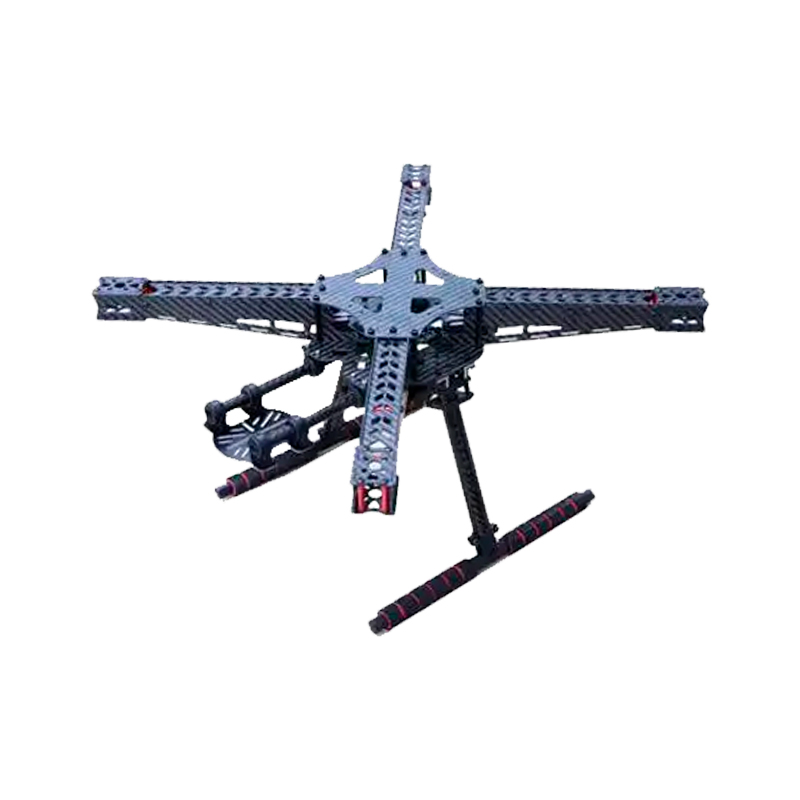

Přistávací zařízení bezpilotního letounu (UAV) z uhlíkových vláken

Podvozek je pro drony klíčovou součástí při přistání a musí odolat obrovskému nárazovému zatížení. Kompozitní materiály z uhlíkových vláken prostřednictvím rozumného konstrukčního návrhu, jako je použití voštinových sendvičových struktur, nejen snižují hmotnost, ale také zlepšují absorpci energie a schopnosti tlumení nárazů, což může chránit bezpečnost dronů při přistání.

Kontaktujte nás
Předchozí：Nebyl žádný předchozí produkt.Další：Kryt hlavy vnější kapoty dronu z uhlíkových vláken
rozsah
LETECKÝ STUPEŇ · VAKUOVÉ SÁČKY
Přistávací zařízení bezpilotního letounu (UAV) z uhlíkových vláken
Přistávací zařízení UAV z uhlíkových vláken je konstrukční součást navržená pro systémy bezpilotních letadel s více rotory a pevnými křídly. Tento přistávací systém, vyrobený z uhlíkových vláken 3K keprové vazby a vyztužený epoxidovou pryskyřicí, využívá vysoký poměr pevnosti k hmotnosti, aby se minimalizovala maximální vzletová hmotnost letadla (MTOW). Podvozek se vyrábí vakuovým pytlováním nebo procesem autoklávu, což zajišťuje konzistentní tloušťku stěny a vnitřní strukturální integritu. Jeho aerodynamický profil je navržen tak, aby snižoval aerodynamický odpor během letu, zatímco vlastnosti kompozitů z uhlíkových vláken tlumící vibrace chrání palubní senzory a užitečné zatížení kardanu během sekvencí přistání.
40–60 % Lehčí než hliník
5-100 kg Nosnost (MTOW)
-40 až 80 °C Provozní rozsah
Technické specifikace
Materiálové složení Matrice z uhlíkových vláken / epoxidové pryskyřice Toray
Povrchová úprava 3K matný / lesklý kepr nebo plátnová vazba
Redukce hmotnosti O 40 % - 60 % lehčí než alternativy z hliníkové slitiny
Kapacita zatížení Škálovatelné od 5 kg do 100 kg MTOW
Tepelná stabilita Provozní rozsah from -40°C to 80°C
Hlavní výhody
Vysoká pevnost v tahu Odolnost proti korozi Odolnost proti únavě Absorpce vibrací Kompatibilní s EMC
Kompozitní matrice rozptýlí kinetickou energii při nárazu a snižuje mechanické namáhání přenášené na trup.
01
Vysoká pevnost v tahu
Poskytuje tuhou podporu pro těžkotonážní bezpilotní letouny a zachovává strukturální geometrii za podmínek maximálního užitečného zatížení.
02
Odolnost proti korozi
Na rozdíl od kovových komponentů uhlíkové vlákno neoxiduje, takže je vhodné pro námořní a pobřežní operace.
03
Odolnost proti únavě
Odolává strukturálnímu měknutí během opakovaných přistávacích cyklů, čímž prodlužuje provozní životnost draku letadla.
04
Absorpce vibrací
Kompozitní matrice při nárazu rozptýlí kinetickou energii, čímž se sníží mechanické namáhání přenášené na trup.
05
Elektromagnetická kompatibilita
Navrženo s vůlemi, které minimalizují rušení s GPS anténami nebo vysílacími moduly umístěnými na spodní straně.
[A]
Zemědělské stříkací drony
Podporuje vysokou hmotnost nádrží na kapaliny a postřikovacího zařízení. Chemická odolnost uhlíkových vláken zajišťuje, že převodovka nedegraduje, když je vystavena hnojivům nebo pesticidům.
[G]
Geoprostorové mapování a zaměřování
Poskytuje stabilní a lehkou platformu pro skenery LiDAR a multispektrální kamery. Úspora hmotnosti se přímo promítá do zvýšené letové výdrže při mapování velkých oblastí.
[S]
Pátrací a záchranné operace (SAR).
Umožňuje rychlé nasazení v různých prostředích. Robustní konstrukce umožňuje přistání na nerovném nebo neupraveném terénu bez trvalé deformace vzpěr.
Údržba a provozní směrnice
Bezpečnostní opatření při instalaci
1 Při zajišťování montážních šroubů použijte šrouby omezující krouticí moment, aby nedošlo k rozdrcení kompozitního laminátu.
2 Nainstalujte pryžové tlumicí průchodky mezi uchycení podvozku a desku z uhlíkových vláken, abyste dále izolovali vysokofrekvenční vibrace motoru.
Kontrola a skladování
já jámpact Inspection: Po jakémkoli tvrdém přistání zkontrolujte povrch, zda nedošlo k delaminaci nebo vlasovým zlomeninám. Poškozené součásti z uhlíkových vláken by měly být okamžitě vyměněny, protože je nelze narovnat ani svařit.
jáI UV expozice: Při ošetření nátěry odolnými vůči UV záření by mělo být dlouhodobé skladování ve stínu, aby se zabránilo degradaci pryskyřice během let provozu.
jáII Čištění: Používejte neabrazivní čisticí prostředky; vyhněte se čisticím prostředkům na bázi rozpouštědel, které mohou ovlivnit povrchovou úpravu epoxidové pryskyřice.
i Certifikováno pro UAV aplikace do 25 kg na přistávací vzpěru (statické zatížení). Vlastní geometrie dostupná pro konkrétní draky letadel. Dávková kontrola zahrnuje ultrazvukové testování vnitřních dutin.
